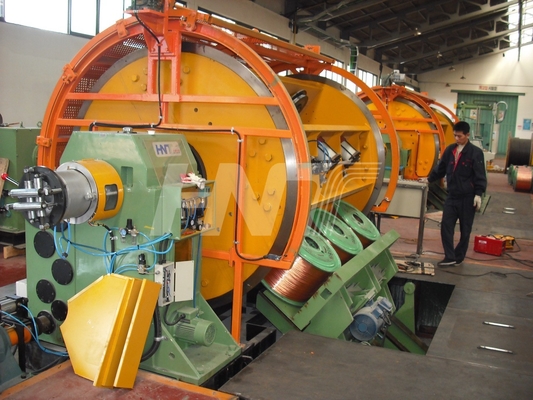

Çerçeve Sert Bükme Makinesi
Başvuru
Makine, sürekli vulkanizasyonda üretilen HV kabloları için yüksek hızda ve mükemmel iletken yüzeyinin yanı sıra sektör şeklinin (opsiyonel) sıkıştırılması ve ön spirallenmesi ile Bakır ve Alüminyum iletkenlerin yanı sıra ACSR'yi üretmek için özel olarak tasarlanmıştır.
Sabit gerilim kontrol sistemi ve akıllı fren sistemi ile donatılmıştır:
Bobine sarılan telin uzunluğunun Takibi(Süpersonik) ile bobin üzerinde kalan telin uzunluğu algılanacak ve PLC'ye iletilecektir.PLC, giren havayı orantılı bir valf ile kontrol edecek ve kalan telin uzunluğunu takiben telin gerilimini sabit hale getirecektir.İki grup, diskler üzerindeki basıncın eşit olmasını sağlamak için fren disklerinin gerilimini kontrol eder.Pnömatik fren sistemi, akıllı bir fren sistemi tarafından kontrol edilir.Acil bir durum makineyi durdurduğunda, her bir kafesin hız sinyali sensör tarafından PLC'ye iletilecektir.PLC hesaplamaları otomatik olarak yapacak ve buna göre oransal valf ile her kafese farklı fren kuvvetleri sağlayacaktır.Ardından farklı kafesler senkronizasyonu durduracaktır.
Ana Teknik Veriler
| Kafesteki Davul Sayısı | 6,12,18,24,30,36 |
| çap.tek tel | Bakır 1,5-4,5 mm |
| Alüminyum 1.8-5.0mm | |
| Alüminyum alaşımı 1,5-4,5 mm | |
| Kafes dönme hızı |
6 bobin 200 dev/dak 12-bobin 180 dev/dak |
|
18 bobin 160 dev/dak 24 bobin 140 dev/dak |
|
| 30 bobin 120 dev/dak | |
| döşeme uzunluğu |
6 bobin 37-500 mm 12 bobin 44-590 mm |
| 18 bobin 52-694 mm | |
| 24 bobin 61-819 mm | |
| 30 bobin 72-1100 mm | |
| Hat hızı | 6.9~53m/dak |
| Kafesteki bobin boyutları | PND 630 |
| Merkez yüksekliği | 1100mm |
| Irgat birimi | φ2000(2500) Çift çekme Irgat |
