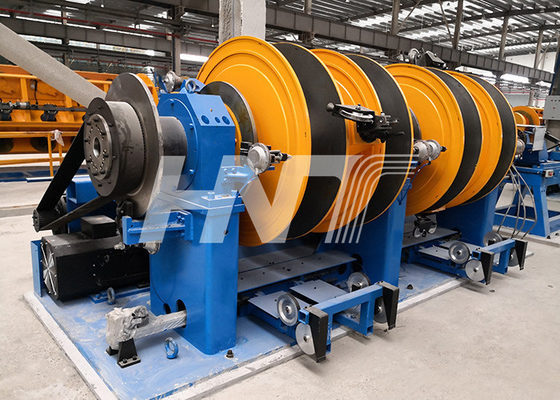

Ekstra hv Güç Kablosu İçin Trapez Konsantrik Tel Halat Kablo Yapma Makinesi

Yüksek Hızlı Konsantrik Büküm Hattı

1. Tepegözden yalıtımlıya, AC tipi (yüksek kaliteli Milliken iletken kullanılarak) veya DC tipi (büyük yuvarlak sıkıştırılmış iletken veya trapez teller kullanılarak) her türlü Yüksek Gerilim ve Ekstra Yüksek Gerilim Güç kablosunun üretimi için uygulama;
2. Geri bükümsüz büküm için tasarlanmıştır;
3. Kafesin maksimum tasarım hızı: 500r/dak;
4. Örgülü adım: 40～350 mm (Kademesiz Ayarlanabilir);
5. Örgülü gövde, ön ve arka destek koltuğu, uçan kanat sistemi, bobin depolama sistemi ve tel bölme sisteminden oluşan eşmerkezli bir yapıdır.Kafes, depolama bobini ve travers sistemi bağımsız değişken frekanslı bir motor tarafından tahrik edilir;
6. Kafesin her bölümü bir geri sarma cihazı ile donatılmıştır, çekirdek teller harici bir geri sarma ödemesi yoluyla bobine geri sarılır ve her makara bir teli geri sarar.Ayrı bir motor aracılığıyla masuraya sarılan çekirdek tel, kablonun içinden geçer.

Makinenin avantajı:

1. Kafesin eşmerkezli yapısı nedeniyle (ödeme bobininin merkezi ve kafesin dönme merkezi çakışmaktadır), her bobinin merkezkaç kuvveti çok küçüktür, bu nedenle kafesin dönme hızı daha yüksektir ve büküm hızı daha hızlıdır ve üretim verimliliği artar;

2. Kafesin büyük yükleme kapasitesine sahip depolama bobini ve operatör için emek miktarını büyük ölçüde azaltan sık yükleme ve boşaltma gerektirmez;

3. Kafesin depolama bobinindeki tek tel ödeme bittikten sonra, çekme işleminden sonra tek tel doğrudan bobin üzerine geri sarılabilir, bu da devir sürecini azaltır;

4. Kafesin geriliminin kafesin dönme hızı ile ilgisi yoktur ve gerilim sabit ve ayarlanabilir;

5. Bükülmüş gövdenin yapısı kompakt ve makul, az sayıda aşınan parça, bakım miktarı büyük ölçüde azaltıldı ve bakım maliyetinden tasarruf edildi;
