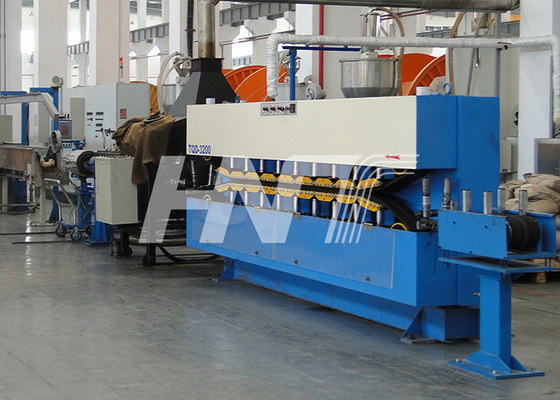

Güç Kablosu Ekstrüzyon Hattı İçin Caterpillar Çekme Makinesi
Güç Kablosu Ekstrüzyon Hattı İçin Caterpillar Çekme Makinesi
Basic Properties
Place of Origin:
Wuxi
Brand Name:
HNT
Certification:
ISO9001:2008, CE, High-tech enterprise
Trading Properties
Minimum Order Quantity:
1 takım
Price:
negotiable
Payment Terms:
T/T, L/C
Product Summary
Caterpillar Irgat Kemer Tipi Tanım: TQD serisi, tel ve kablo üretim hatlarında telleri ve kabloları çekmek ve aktarmak için tasarlanmıştır.Bu makine serisi normalde ekstrüzyon hatları, zırhlama hatları, geri sarma hatları vb. gibi hatlara bağlanır. TQD serisi, kablo veya tel üzerinde herhangi bir ...
Product Custom Attributes
Vurgulamak
Çekme Makinesi
,Caterpillar makineleri
,kayış tipi Caterpillar makinesi
çekme kuvveti:
Max. Maks. 3200KG 3200KG
Uygulanabilir kablo çapı:
φ60mm
silindir çiftleri:
9
Maksimum hat hızı:
80m/dak
elt genişliği:
160 mm
Sıkma uzunluğu:
2800mm
Ürün Tanımı
Detailed Specifications & Features
Caterpillar Irgat Kemer Tipi
Tanım:
TQD serisi, tel ve kablo üretim hatlarında telleri ve kabloları çekmek ve aktarmak için tasarlanmıştır.Bu makine serisi normalde ekstrüzyon hatları, zırhlama hatları, geri sarma hatları vb. gibi hatlara bağlanır. TQD serisi, kablo veya tel üzerinde herhangi bir çentik veya başka bir hasar bırakmadan yeterli çekme kuvveti sağlayan pnömatik gerilim kontrol sistemini kullanır. yalıtım veya kılıf.
- Pnömatikten etkilenir ve kayışı otomatik olarak gerdirir.Şanzıman motor ve şanzıman tarafından yapılır.Makine düşük gürültüye, yüksek çıkışa sahiptir.Senkron, çekiş hızını ve ekstrüzyon hızını kontrol eder, bu da dengeyi ve güvenilirliği sağlar.Kontrolör ithal edilir.Çıkış ve giriş kenarlarında düz ve dikey avara tekerlekleri bulunmaktadır.Boşluk tel çapına göre ayarlanabilir.
- Hat hızı: 3-80m/dak
- Uygun tel çapı: 30-150mm
- Maks.çekiş: 3200kg.f
- Merkez yüksekliği: 1000mm
- Kemerin temas uzunluğu: 2900mm
- Silindir miktarı: 10 çift
- Motor gücü: AC motor 18.5kw
Kablo kılavuz silindiri
Her boyutta damar ve kabloya uygun makaralarla yatay ve dikey olarak kolay ayarlamaya uygundur. Kılavuz makara sehpası iki No'dan oluşacaktır: yatay ve dikey makaralar (sert krom kaplı makaralar).Her bir silindir setinin (yatay ve dikey) ayarı tek bir kol ile yapılacaktır.
Teknik parametre:
| modeli | Maksimum çekme kuvveti (kg) | Uygulanabilir kablo çapı (mm) | Kavrama uzunluğu (mm) | Bant genişliği (mm) | Maksimum hat hızı (m/dak) |
| TQD-3200 | 3200 | ≤φ150 | 2800 | 160 | 80 |
