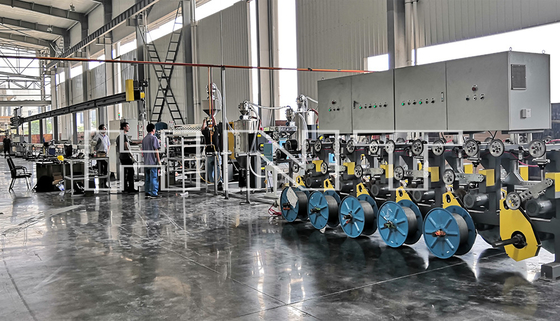

ISO9001 Asansör Hareketli Kablo Ekstrüzyon Hattı Tek Vidalı Düz ​​/ Kaldırma Kablosu

Asansör Kablo Ekstrüzyon Hattı

Ana Teknik Parametre:

Esas olarak asansör çelik kayışının yalıtımının ve kılıfının çift katmanlı birlikte ekstrüzyonu için kullanılır;

Tedarik esası: Müşterinin teknik çizimine göre;

Yalıtım ekstrüzyon malzemesi: TPU;

Bitmiş dış çap: MAX 8*60mm;

Üretim hattının tasarım hattı hızı (Kayış tipi tırtıl çekişi): Max30m/dak;

Çapraz kafa merkez yüksekliği: 1000 mm;

Üretim Hattı Ana Parçaları:

1. Çok kafalı Motorlu ödeme

2. Ekstruder

3. Düz kablo çift katmanlı ortak ekstrüzyon çaprazkafası

4. Çelik bant ön şekillendirme cihazı

5. OD Test Cihazı

6. Soğutma Suyu Oluğu

7. Metre Sayacı

8. Kemer tipi tırtıl ırgatı

9. Akümülatör

10. Portal tipi alımı

Üretim hattı kontrol sistemleri:

1. Makinenin tamamı, endüstriyel bilgisayar ekranı ve işletim paneli üzerinde çalıştırılan Siemens S7-1500PLC programlanabilir kontrol cihazı tarafından kontrol edilir;

2. Profibus veriyolunu (iletişim veriyolu), uygun insan-makine iletişimi ve kontrolünü kullanma.Tüm sistem referans olarak vida hızıyla kontrol edilir, kumpas tüm hat kontrolüne katılır ve PLC, kablonun dış çapının eşit olmasını sağlamak için dış çap dalgalanmasındaki değişime göre çekiş hızının değişimini kontrol eder. aynı;

3. Farklı üretim süreci kontrol parametreleri bilgisayarda saklanır ve toplu olarak görüntü ekranında görüntülenebilir ve çağrılabilir.Endüstriyel kontrol makinesi benimsenmiştir ve insan-makine arayüzünün kontrol parametrelerinin değiştirilmesi uygun ve pratiktir.Tüm üretim hattının merkezi kontrolünü yapabilir, tekli ve bağlantı ayarını gerçekleştirmesi kolaydır;

4. Sıcaklık kontrolü, PLC ile iletişim kurmak için Japon RKC modülünü kullanır (veya sıcaklık kontrolü, doğrudan PLC simülasyon modülüne bağlanmak için termokupl kullanır).Ayrı bir sıcaklık kontrol arayüzüne ve ortam sıcaklığı referans noktasına sahiptir.Ve PID ayarlama fonksiyonuna sahiptir;Gerçek sıcaklığın kalibrasyonu ve PC arayüzü sıcaklık görüntüleme doğruluğunun bir ayar fonksiyonu vardır.Ekran hatası düzeltilebilir;Güç kontrolü öncü katı hal rölesini benimser;
