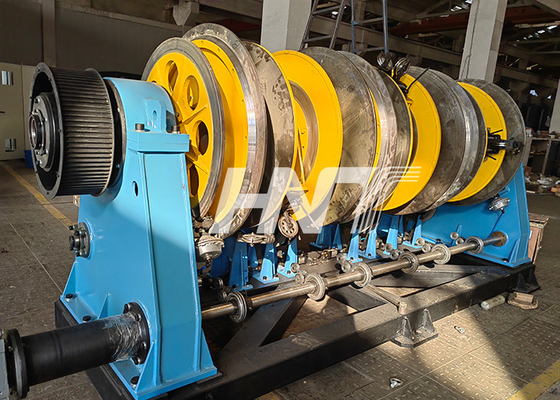

Alüminyum Tel İçin Yüksek Hızlı Konsantrik Büküm Hattı Tek Tel
Yüksek Hızlı Konsantrik Tel Bükme Hattı
,Eşmerkezli Tel Bükme hattı
,Alüminyum Tel İçin Eşmerkezli Bükme Hattı
Bakır Tel ve Alüminyum Tel İçin Tek Telli Yüksek Hızlı Konsantrik Büküm Hattı
1. Tepegözden yalıtımlıya, AC tipi (yüksek kaliteli Milliken iletken kullanılarak) veya DC tipi (büyük yuvarlak sıkıştırılmış iletken veya trapez teller kullanılarak) kadar her türlü Yüksek Gerilim ve Ekstra Yüksek Gerilim Güç kablosunun üretimi için uygulama;
Makinenin avantajları:
1. Kafesin eşmerkezli yapısı nedeniyle (ödeme bobininin merkezi ve kafesin dönme merkezi çakışır), her bobinin merkezkaç kuvveti çok küçüktür, bu nedenle kafesin dönme hızı daha yüksektir ve sarma hızı daha hızlıdır ve üretim verimliliği artar;
2. Büyük yükleme kapasiteli kafesin depolama bobini ve operatör için emek miktarını büyük ölçüde azaltan sık yükleme ve boşaltma gerektirmez;
Ana Teknik Parametre:
| çap.tek Bakır tel | Φ1.7~Φ4.5mm |
| çap.tek Alüminyum tel | Φ1.8~Φ5.0mm |
| çap.tek Alumium Alaşımının | Φ1.7~Φ4.5mm |
| Maks.telli tel çapı | Φ45mm |
| döşeme uzunluğu | 40～350mm (kademesiz ayar) |
| Maksimum döndürme hızı | 500rpm |
| Maksimum hat hızı | 100m/dak |
| Maksimum geri sarma hızı | 150～200m/dak |
| Kafesin bobin boyutu | 1100×500×200mm |
| Geri Sarma Ödemesi | Φ600×Φ1060×Y1730mm |
| Kafes döndürme motoru | AC |
| 12 kafes | 55 kW |
| 18 kafes | 75 kW |
| 24 kafes | 90 kW |
