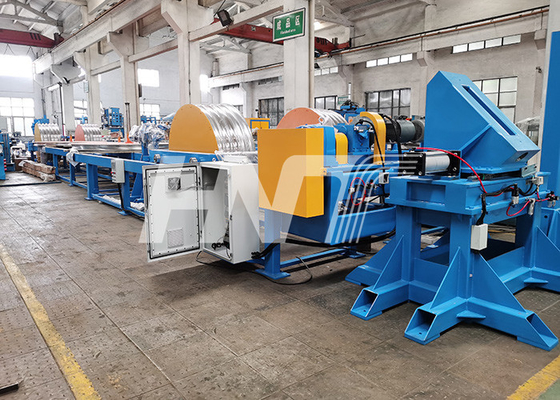

OG Kablo İzolasyonu için MHE DB 1200LV Tel Akümülatör
MHE DB 1200LV Tel Akümülatör
,Çapraz bağlantılı Tel Akümülatör
,mv kablo izolasyonu için akümülatör
MHEDB1600/5+6/120 Tel Akümülatör:
Başvuru:
- MHEDB1600/5+6/120 Çapraz Bağlı Akümülatör;
- Yapı: Yatay hareketli tel akümülatör;
- Çapraz bağlantı üretim hattı için başvuru;
- Tel akümülatör, pnömatik bir sıkma cihazı ile donatılmıştır.
- İki tekerlek arasındaki kablonun gerilimi elektriksel olarak kontrol edilir.
- Farklı kablolar, motor hız regülasyonu ile gerçekleştirilebilen ilgili çekiş hızını kullanır.
Çalışma prensibi:
Normal çalışma sırasında, sabit tekerlek ile hareketli tekerlek arasında belirli bir mesafe, belirli bir uzunlukta kablo depolayabilir.Tel akümülatör, pnömatik bir sıkma cihazı ile donatılmıştır.Ödeme makarayı değiştirdiğinde, pnömatik sıkıştırma cihazı kabloyu tel akümülatörün girişinde sıkıştırır ve aynı zamanda freni serbest bırakır.Kablo üzerindeki kablo yavaş yavaş boşaltılır.Tel mafsal makarası değiştirildikten sonra tel kıskacı açılır, kenetleme tertibatı gevşetilir ve şanzıman parçası hareketli tekerleği sabit tekerlekten uzaklaştırır ve belirli miktarda kablo depolar.İki tekerlek arasındaki kablonun gerilimi elektriksel olarak kontrol edilir.Farklı kablolar, motor hız regülasyonu ile gerçekleştirilebilen ilgili çekiş hızını kullanır.Yedek hat freni otomatiktir.Kablo kenetlendiğinde, kablo akümülatörü otomatik olarak boşalmaya başlar.Akümülatörün çıkışındaki gerilim sabittir.
Teknik parametre:
| modeli | MHEDB1600/5+6/120 |
| Akümülatör tekerlek çapı | 2000 mm |
| Maksimum iletken çapı | 1000 mm² |
| Akümülatör Uzunluğu | 120 m |
| Hareketli tekerlek sayısı | 4 |
| Sabit tekerlek sayısı | 5 |
| kurulum uzunluğu | 15 milyon |
| tel depolama malzemesi | Alüminyum alaşım |
| Maksimum tasarım hat hızı | 25 m/dak |
| hat hızı, değişken frekanslı sürücü ve AC motor tarafından sürekli olarak ayarlanır | 1-25m/dak |
