| Adedi: | 1 takım |
| fiyat: | negotiable |
| standard packaging: | Müşterinin ihtiyaçlarına göre |
| Teslim süresi: | 30-120 gün |
| Ödeme yöntemi: | T/T, L/C |

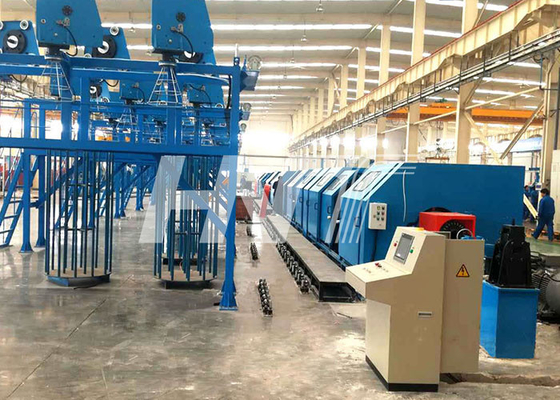

TXJ1100 Konsantrik Büküm Makinesi
Başvuru:
Esas olarak bakır, alüminyum dairesel iletken büküm ve çekme veya fan şeklindeki iletken bükümlü basınç ve çelik çekirdekli alüminyum tel, alüminyum alaşımlı tel için kullanılır.
Ana Teknik Parametre:
1. Makine, dairesel ve sektör şekilli bakır, Alüminyum ve ACSR iletkenlerin geri bükümsüz bükülmesi ve preslenmesi için tasarlanmıştır.
2. Yüksek çalışma hızına, hızlı ve rahat yüklemeye, ciro makarası vb.'ye katkıda bulunan, iyi çerçeve yapısı sağlamlığına sahip makine;
3. Bobin başına bir tel, ayrıca basit ve kararlı gerilim kontrolü ve maksimum çalışma hattı hızı, çerçeve sert büküm hattının 3 katına ulaşır;
4. Otomatik kablo kopması algılama işlevine sahip makine, kablo kopması olduğunda hemen duracaktır;
5. Kararlı çalışma, güvenilir performans ve yüksek derecede otomasyon sağlayan PLC kontrolü benimsenmiştir.
6. Toplama korumasının aşırı yüklenmesi;
7. Düşük hava basıncı koruması;
8. Tel kırma durdurma.
Çift ırgat cihazı
Çekiş tekerleği çapı F2500mm
Maks.Çekiş Hızı 120m/dak
Maks.Çekiş 12T
Çekiş motoru 110kW(AC değişken frekanslı motor)
Çift tekerlek, çift tahrik, u-şekilli oluk, iki tekerlek, kablo hareketini kolaylaştırmak ve kablo yüzeyinin çakışmamasını sağlamak için eğimli bir şekilde monte edilmiştir.
Pnömatik tel presleme cihazı ile, dururken kablonun gevşek olmadığından, telli hatvenin sabit olduğundan emin olun.
Çekiş, AC değişken frekanslı motor tarafından ayrı olarak tahrik edilir, invertör frekans dönüşüm kontrolü.
Teknik parametre
| Uygulama Çapıtek Bakır tel | Φ1.7～Φ4.5mm |
| Uygulama Çapıtek Alumium tel | Φ1.8～Φ5.0mm |
| Uygulama Çapıtek Alumium Alaşımlı | Φ1.7～Φ4.5mm |
| Maks.telli tel çapı. | Φ45mm |
| döşeme uzunluğu | 40～350mm (adımsız ayarlama) |
| Maksimum döndürme hızı | 500rpm |
| Maksimum hat hızı | 120m/dak |
| Maksimum geri sarma hızı | 150~200m/dak |
| Kafesin bobin boyutu | 1100×500×200mm |
| Geri Sarma | Φ600×Φ1060×H1730mm |
| Kafes döndürme motoru | AC |
Konsantrik büküm makinesinin düzeni:
|
|
