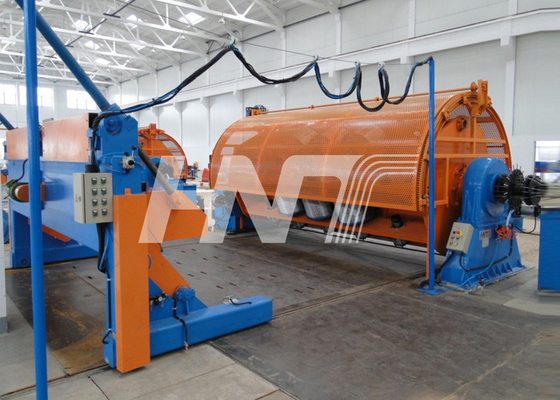

Bireysel Tahrik Sistemli 19 - 127 Telli Sert Bükme Makinesi
24B Sert Büküm Makinesi
,18B Sert Büküm Makinesi
,24B Çelik Tel Sert Büküm Makinesi
Kablo Sert Bükücü
Genel açıklama:
Bu makine (toplu yükleme tertibatlı) büyük boy, kompakt, çıplak Al/Cu tel ve ACSR, alüminyum alaşımlı tel ve sektör iletkeni üretmek için uygundur.Makine her kafes için ayrı motor ve çift ırgat ile tahrik edilmektedir;büküm aralığı Dokunmatik ekran ile ayarlanabilir.
Ana Yetenek Karakteristiği:
Çift aktif, çift çekme ırgatına sahip makine, çekme kuvveti o kadar güçlü ki 15T'ye ulaşabiliyor.Bükme sırasında tel damarlarının aşınma hasarını önlemek için doğal tel dağılımı.Tel ödeme gerilimi, tam yüklü bobinde veya boş bobinde sabit gerilimi garanti etmek için pnömatik olarak kontrol edilir.Otomatik acil durdurma cihazı ile, tel kopması durumunda cihaz, kafesteki her bir ödeme bobinini doğrudan kontrol edebilir ve tüm makine otomatik olarak bir kerede duracaktır.
Kafes
Her kafes, büküm kafesini döndürmek için bir motorla donatılmıştır.Sabit ve güvenli bir şekilde çalışır kafes ileri dönüş, ters dönüş ve boşta dönüş, kolu çalıştırarak yapılabilir.Dokunmatik ekran ile adım ve konumu değiştirmek kolaydır.
Yakın kalıp ve kompakt kafa
Her kafesin arkasında bir grup kapama kalıbı standı ve silindir sıkıştırma standı vardır, kapama kalıbı standı ileri ve geri ayarlanabilir.
Tel kapamalı kablolama veya tek seferlik presleme-çekme kablolama, kalıp sehpası kapatılarak gerçekleştirilebilir.
Haddeleme sıkıştırılmış stand, iki çift çapraz silindir içerir.Yuvarlak veya sektör iletkeni üretiminde kullanılır.
Hat Ana Parçaları:
| Hesabı kapatmak | 1 takım |
| Tel Kılavuz | 1 takım |
| Büküm kafesi | Her 1 takım |
| tek tel önceden bükülmüş | Her 1 takım |
| Tel Kapatma ve Pres kalıp tabanı | Her 1 takım |
| Sayaç Sayacı | 1 takım |
| Çift teker ırgat 2000/2500 | 1 takım |
| Yan/alt Toplu yükleme sistemi | 3 takım |
| Almak | 1 takım |
| Elektrik kontrol sistemi | 1 takım |
Ana Teknik Tarih:
| Makine modeli | JLK-630 | JLK-710 |
| Tek Bakır Tel Çapı | Φ1.7～Φ4.5mm | Φ1.7～Φ4.5mm |
| Tek Alumium Tel Çapı | Φ1.8～Φ5.0mm | Φ1.8～Φ5.0mm |
| Tek Alüminyum Alaşımlı Tel Çapı | Φ1.7～Φ4.5mm | Φ1.7～Φ4.5mm |
| Maks.telli tel çapı. | Φ30-55mm | Φ30-55mm |
| döşeme uzunluğu | 40～350mm (adımsız ayarlama) | 40～350mm (adımsız ayarlama) |
| Maksimum döndürme hızı | 500rpm | 500rpm |
| Maksimum hat hızı | 100m/dak | 100m/dak |
| Maksimum geri sarma hızı | 150~200m/dak | 150~200m/dak |
| Kafeste öde | 630 | 710 |
| Merkez Ödeme | PND630/1600 | PND630/1600 |
| Çift Teker ırgat | 2000 mm, 2500 mm | 2000 mm, 2500 mm |
| Kafes döndürme motoru | Siemens AC Motor | Siemens AC Motor |
| Örgülü Kafes Yapısı | 6B, 12B, 18B, 24B, 30B, 36B | 6B, 12B, 18B, 24B, 30B, 36B |
| Yükleme Yöntemi | Yandan yükleme veya Alttan yükleme | Yandan yükleme veya Alttan yükleme |
