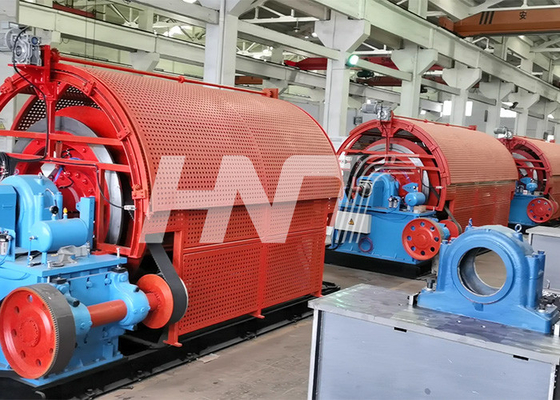

Yan Alt Otomatik Yükleme Sistemli 54B İletken Sert Büküm Makinesi
30B kablo büküm makinesi üreticisi
,710 Sert Büküm Makinesi
,36B Sert Büküm Makinesi
Büküm Makinesi:
Genel açıklama:
Bu makine (toplu yükleme tertibatlı) büyük boy, kompakt, çıplak Al/Cu tel ve ACSR, alüminyum alaşımlı tel ve sektör iletkeni üretmek için uygundur.Makine her kafes için ayrı motor ve çift ırgat ile tahrik edilmektedir;büküm aralığı Dokunmatik ekran ile ayarlanabilir.
Ana Yetenek Karakteristiği:
Çift aktif, çift çekme ırgatına sahip makine, çekme kuvveti o kadar güçlü ki 15T'ye ulaşabiliyor.Bükme sırasında tel damarlarının aşınma hasarını önlemek için doğal tel dağılımı.Tel ödeme gerilimi, tam yüklü bobinde veya boş bobinde sabit gerilimi garanti etmek için pnömatik olarak kontrol edilir.Otomatik acil durdurma cihazı ile, tel kopması durumunda cihaz, kafesteki her bir ödeme bobinini doğrudan kontrol edebilir ve tüm makine otomatik olarak bir kerede duracaktır.
Ana Teknik Parametre:
1. Her kafes ayrı motor tarafından tahrik edilir, büküm aralığı Dokunmatik ekran ile ayarlanabilir;
2. Uygulama: Bu makine büküm ve zırhlama işlemini çalıştırabilir;
3. Uygulama Tel Tipi: Bakır, Alüminyum, kalaylı bakır ve çelik tel;
4. Yükleme/Boşaltma: Alttan veya Yandan yükleme;
5. Tel Gerginlik Kontrolü: Valfli Elektronik tahrikli elektrik kontrol sistemi.
6. Bu ekipman, sektör iletkenlerinin bükülmesi ve preslenmesi, yuvarlak iletkenlerin bükülmesi ve preslenmesi vb. için kullanılır.
Hat Ana Parçaları:
| Hesabı kapatmak | 1 takım |
| Tel Kılavuz | 1 takım |
| Büküm kafesi | Her 1 takım |
| tek tel önceden bükülmüş | Her 1 takım |
| Tel Kapatma ve Pres kalıp tabanı | Her 1 takım |
| Sayaç Sayacı | 1 takım |
| Çift teker ırgat 2000/2500 | 1 takım |
| Yan/alt merkezi yükleme sistemi | 3 takım |
| Almak | 1 takım |
| Elektrik kontrol sistemi | 1 takım |
Ana Teknik Tarih:
| Makine modeli | JLK-630 | JLK-710 |
| Tek Bakır Tel Çapı | Φ1.7～Φ4.5mm | Φ1.7～Φ4.5mm |
| Tek Alumium Tel Çapı | Φ1.8～Φ5.0mm | Φ1.8～Φ5.0mm |
| Tek Alüminyum Alaşımlı Tel Çapı | Φ1.7～Φ4.5mm | Φ1.7～Φ4.5mm |
| Maks.telli tel çapı. | Φ30-55mm | Φ30-55mm |
| döşeme uzunluğu | 40～350mm (adımsız ayarlama) | 40～350mm (adımsız ayarlama) |
| Maksimum döndürme hızı | 500rpm | 500rpm |
| Maksimum hat hızı | 100m/dak | 100m/dak |
| Maksimum geri sarma hızı | 150~200m/dak | 150~200m/dak |
| Kafeste öde | 630 | 710 |
| Merkez Ödeme | PND630/1600 | PND630/1600 |
| Çift Teker ırgat | 2000 mm, 2500 mm | 2000 mm, 2500 mm |
| Kafes döndürme motoru | Siemens AC Motor | Siemens AC Motor |
| Örgülü Kafes Yapısı | 6B, 12B, 18B, 24B, 30B, 36B | 6B, 12B, 18B, 24B, 30B, 36B |
| Yükleme Yöntemi | Yandan yükleme veya Alttan yükleme | Yandan yükleme veya Alttan yükleme |
