| Adedi: | 1 takım |
| fiyat: | negotiable |
| standard packaging: | Müşterinin ihtiyaçlarına göre |
| Teslim süresi: | 30-120 gün |
| Ödeme yöntemi: | T/T, L/C |

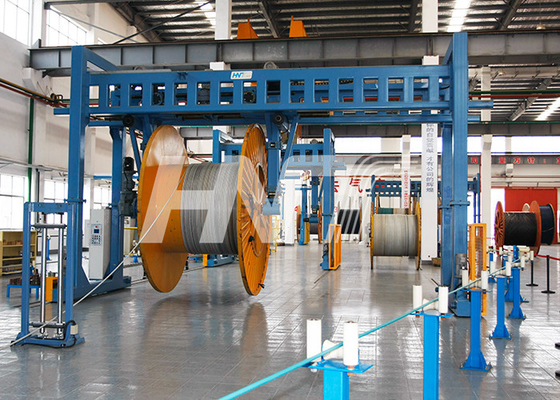

Portal Çerçeve Alımı
Çapraz alma, asılı pintle portal tasarımına sahiptir.Teleskopik kaldırma kolları dardır ve kabloyu bağlarken makaraya iyi erişim sağlar.
Sarmanın iki ana bileşeni vardır: portal çerçeve ve çapraz taşıyıcı.Teleskopik kaldırma kolları, kirişlere tekerlek monte edilen hareketli arabaya asılır.Tüm iğne hareketleri, yukarı-aşağı ve içeri-dışarı motorludur.
Taşıyıcı, makaraya giren kablonun düz bir merkez hattını korumak için çalışma sırasında hareket eder.Çapraz hatve ve dönüş noktaları, kontrol paneli butonları asılarak ayarlanabilir.
Makara, 2 kademeli bir dişli kutusu üzerinden Vektör kontrollü bir AC motor tarafından tahrik edilen köpek pimidir.Ana motor sabit torkla çalıştırılabilir veya dansçı veya akümülatör tarafından kontrol edilebilir.Motor cebri havalandırmaya sahiptir ve tutma freni veya acil durdurma freni olarak çalışan bir elektromanyetik fren ile donatılmıştır.
Temel makineye bir set pintle dahildir.
Kılavuz silindirler portal çerçevesinden asılır.Makaralar farklı kablo çapları için kolayca ayarlanabilir.
Makara döndürme, çapraz hareket, iğne hareketleri ve otomatik makara taşıma gibi tüm fonksiyonlar, asılı kontrol panelinden etkinleştirilir ve kontrol edilir.
Alış geçişi
Sarma kirişleri, makaraların üretim hattının yanından değiştirilmesine izin verecek kadar uzundur.Arka arkaya yerleştirilmiş iki gerdirme, sürekli üretim için genellikle en iyi çözümdür.
Taşıyıcının yükleme konumundan üretim konumuna otomatik olarak konumlandırılması ve bunun tersi bir düğme ile etkinleştirilebilir.Dolu makara otomatik olarak makara değiştirme konumuna hareket eder.Makara indirilir ve iğneler açılır.İğneler boş makaraya manuel olarak girildikten sonra ikinci bir tuşa basılarak makara kaldırılarak çalışma pozisyonuna yana doğru hareket ettirilir.
Teknik parametreler:
| modeli | HT25 | HT32 | HT36 | HT42 |
| makara çapı | 1250/2500 | 1600/3200 | 2000/3600 | 2500/4200 |
| Maksimum flanş çapı (mm) | 2500 | 3200 | 3600 | 4200 |
| Min flanş çapı (mm) | 1250 | 1600 | 2000 | 2500 |
| Minimum toplam genişlik (mm) | 900 | 1180 | 1500 | 1900 |
| Maksimum toplam genişlik (mm) | 1900 | 2120 | 2300 | 2400 |
| Min namlu çapı (mm) | 500 | 800 | 2500 | 2800 |
| Delik (mm) | 80 (100-125) | 80(100-125) | 200 | 200 |
| Min tel çapı (mm) | 7 | 8 | 20 | 30 |
| Maksimum tel çapı (mm) | 70 | 120 | 140 | 160 |
| Maksimum dönüş hızı (RPM) | 7/17/37 | 7/17/37 | 6/12/22 | 6/12/22 |
| Hareket aralığı (mm) | 8-90 | 9-120 | 20-140 | 30-160 |
| Maksimum makara ağırlığı (kg) | 12000 | 18000 | 25000 | 30000 |
