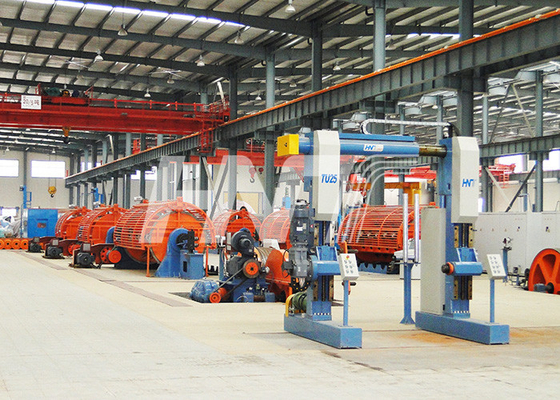

Bireysel Tahrik Sistemli 1+6+12+18/710B Çerçeveli Rijit Büküm Makinesi
6B Sert Büküm Makinesi
,18B öncü sert büküm makinesi
,30B bakır tel örgü makinesi
Bireysel Tahrik Sistemli Sert Büküm Makinesi:
Ana özellik:
- Son Teknoloji Yüksek Hızlı Rijit Büküm Makinesi；
- - 3000 m2'ye kadar (Milliken) - 500 kV EHV Güç Kabloları - 2000 m2'ye kadar yüksek oranda sıkıştırılmış iletken (kalıp / rulo ile) üretimi için uygun Otomatik Bobin Toplu Yükleme - Yeni Nesil Önceden Şekillendirilmiş Tel (TW) - Kompozit Havai İletken - Tepe İletkeni ACSR/AAAC/AAC - Güç Kablolarının Bakır Ekranlaması - Güç Kablolarının Çelik Tel / Şerit Zırhı;
- Ayrı AC Motor Sürücüsü kolay kontrol;
Kafes Açıklaması:
Her kafes, büküm kafesini döndürmek için bir motorla donatılmıştır.Sabit ve güvenli bir şekilde çalışır kafes ileri dönüş, ters dönüş ve boşta dönüş, kolu çalıştırarak yapılabilir.Dokunmatik ekran ile adım ve konumu değiştirmek kolaydır.
Dönen hava yastığı:
Döner hava yastığı, uç yüz yöntemini benimser.Sızdırmazlık halkasının malzemesi, aşınmaya dayanıklı ve yüksek sıcaklığa dayanıklı bakır bazlı alaşımdır.Normal üretim sırasında sızdırmazlık halkası soğutma havası ile soğutulur.Makine durdurulduğunda, hava tüketiminden tasarruf etmek için soğutma için basınçlı hava otomatik olarak kapatılır.
Yakın kalıp ve kompakt kafa:
Her kafesin arkasında bir grup kapama kalıbı ve silindir sıkıştırma standı bulunur;
Yakın telin mesafesi el çarkı vidası ile ayarlanabilir, yakın kalıp tel kapatma ve yuvarlak tel çekme işlevlerini gerçekleştirebilir;
Haddeleme sıkıştırılmış stand, iki çift çapraz silindir içerir.Yuvarlak veya sektör iletkeni üretiminde kullanılır;
Sıkıştırma Cihazı (sektör şekilli iletken için): Z & S dönüşü yapabilir.
Ana Teknik Tarih:
| Makine modeli | JLK-630 | JLK-710 |
| Tek Bakır Tel Çapı | Φ1.7～Φ4.5mm | Φ1.7～Φ4.5mm |
| Tek Alumium Tel Çapı | Φ1.8～Φ5.0mm | Φ1.8～Φ5.0mm |
| Tek Alüminyum Alaşımlı Tel Çapı | Φ1.7～Φ4.5mm | Φ1.7～Φ4.5mm |
| Maks.telli tel çapı. | Φ30-55mm | Φ30-55mm |
| döşeme uzunluğu | 40～350mm (adımsız ayarlama) | 40～350mm (adımsız ayarlama) |
| Maksimum döndürme hızı | 500rpm | 500rpm |
| Maksimum hat hızı | 100m/dak | 100m/dak |
| Maksimum geri sarma hızı | 150~200m/dak | 150~200m/dak |
| Kafeste öde | 630 | 710 |
| Merkez Ödeme | PND630/1600 | PND630/1600 |
| Çift Teker ırgat | 2000 mm, 2500 mm | 2000 mm, 2500 mm |
| Kafes döndürme motoru | Siemens AC Motor | Siemens AC Motor |
| Örgülü Kafes Yapısı | 6B, 12B, 18B, 24B, 30B, 36B | 6B, 12B, 18B, 24B, 30B, 36B |
| Yükleme Yöntemi | Yandan yükleme veya Alttan yükleme | Yandan yükleme veya Alttan yükleme |
